Путешествие в будущее литьевого машиностроения
С 12 по 14 июня 2012 года в Австрии состоялись два мероприятия, организованные компанией ENGEL Austria GmbH, – автомобильная конференция trend.scaut и «Симпозиум-2012», который, в свою очередь, состоял из двух сессий – теоретической (собственно симпозиум в городе Линце) и практической (посещение выставочной экспозиции на заводе больших литьевых машин в городе Санкт-Валентине).
Путешествие в будущее литьевого машиностроения
Автомобилестроение – одно из ключевых и высокотехнологичных направлений в литье под давлением. Именно поэтому каждые три года компания ENGEL устраивает специализированную автомобильную конференцию trend.scaut, посвященную тенденциям и новым достижениям в производстве изделий для автомобильной промышленности. В этом году в центре внимания мероприятия, состоявшегося в Конструкторском центре города Линца, были автомобили с электроприводом и легкие, но одновременно высокопрочные полимерные материалы (ПМ), приходящие на смену металлам. Более 500 участников trend.scaut совместили 12 июня 2012 года прослушивание докладов экспертов из ведущих компаний – лидеров мирового автомобилестроения – с осмотром моделей электрических автомобилей.
Второе событие – симпозиум компании ENGEL, прошедший c 13 по 14 июня, – посетили около 2700 гостей из 35 стран, что стало рекордом для этого традиционного мероприятия. Так, в первой половине дня 13 июня посетителям симпозиума было предложено заслушать выступления специалистов компании в Конструкторском центре города Линца. В своей вступительной речи президент группы компаний ENGEL д-р Петер Нойманн (Peter Neumann) рассказал о последних успехах и ближайших планах компании. Он отметил, что ее оборот за прошедший финансовый 2011-2012 значительно превысил прогнозы и достиг 834 миллионов евро, а доля рынка по всему миру в 2011 году составила 14%.
Сессия продолжилась выступлениями специалистов компании ENGEL, среди которых были профессор, д-р Георг Штайнбихлер (Georg Steinbichler) и Герхард Диммлер (Gerhard Dimmler), возглавляющие научно-исследовательский отдел компании, а также Петер Эггер (Peter Egger), директор Центра новых технологий легких композитов. В целом речь шла о путях дальнейшего развития литьевого машиностроения в русле общих тенденций развития индустрии пластмасс. Если кратко, то литьевые машины будущего должны быть еще более производительными, экономичными, надежными и простыми в обслуживании. А если более подробно, то это отдельный разговор, поскольку каждый шаг на этом пути требует предварительного анализа и последующей реализации всех потенциальных возможностей, которые могут предоставить основное литьевое и вспомогательное (включая робототехнику) оборудование, оснастку, технологии и материал. В докладах, а затем и на практике – во время второй сессии симпозиума в виде посещения экспозиции работающего оборудования – были приведены яркие примеры такого комплексного подхода.
Новинки и технологии будущего
Экспозиция, представленная на заводе ENGEL по производству больших машин в городе Санкт-Валентине (сам завод в это время продолжал работать) в рамках симпозиума, выглядела настоящей специализированной выставкой: 18 работающих экспонатов по автоматизированному литьевому производству для отраслей автомобилестроения, упаковки, «телетроники» (телекоммуникаций, электротехники и электроники), медицины и технических изделий в совокупности демонстрировали не только современные возможности, но и перспективные технологические решения в области литья под давлением. Выставочную экспозицию дополняли стенды 40 компаний – партнеров ENGEL по используемым полимерным материалам (Bayer MaterialScience, BASF, LANXESS, Momentive и др.), периферийному оборудованию (Piovan, Moretto, ONI и др.), литьевым формам (Haidlmair, ifw, Zahoransky и др.), системам автоматизации (Staeubli) и технологиям контроля качества, чистых помещений и температурного контроля, что стало как бы косвенным доказательством тенденции к комплексному решению задач литьевой переработки пластмасс.
Автомобилестроение: инновационная технология полимеризации в форме
Стремление к дальнейшему облегчению массы изделий из ПМ было отражено в инновационной технологии полимеризации в форме (in-situ polymerization), примененной для производства легкой (на 50% легче металлического аналога) педали тормоза автомобиля из полиамидного композита.

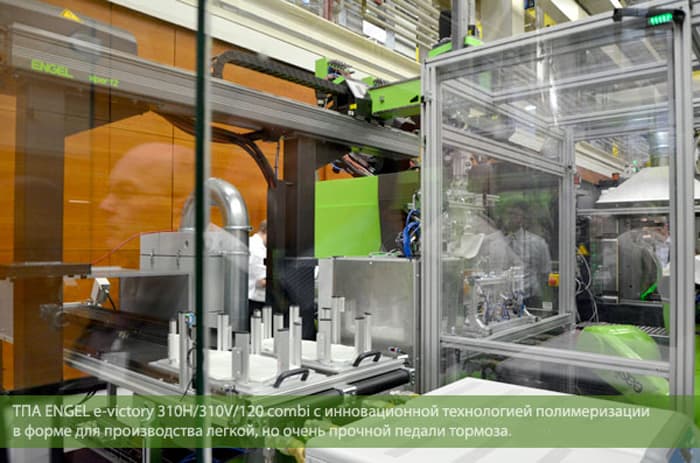

Проблемой, как известно, при изготовлении изделий из термопластичных композиционных материалов является высокая (в сравнении с термореактивными олигомерными связующими) вязкость расплавов термопластов, затрудняющая пропитку длинноволокнистого армирующего наполнителя. Оптимальным решением этой проблемы является перенос химической реакции синтеза полимера непосредственно в литьевую форму, осуществляемой после полного завершения пропитки наполнителя мономером с высокой текучестью, что и было реализовано в данном случае. На бесколонной машине e-victory 310H/310V/120 combi, оснащенной многоосевым роботом easix, последовательно осуществлялись операции формирования заготовки из объемной стеклоткани, ее переноса в форму, пропитки низковязким мономером (капролактамом), его полимеризации в форме и извлечения готового изделия.
На машине duo 11050H/4550M/1500 combi M была представлена технология Dolphin для одностадийного литья двухкомпонентной приборной панели автомобиля премиум-класса с мягкой на ощупь поверхностью (время цикла – 100 с). Первое серийное производство таких комплексов было запущено осенью прошлого года. Специалистов поразили габариты машины, а также высокая степень автоматизации и интеграции процессов.
Литье центральных консолей автомобиля с сенсорными кнопками было продемонстрировано на машине duo 2050/350 pico, оснащенной энергосберегающим приводом ENGEL ecodrive и поворотными плитами с использованием технологий ENGEL clearmelt и in-mould labeling (время цикла – 110 с). Полностью электрическая машина e-motion 740/180 T производила корпуса фары из BMC (время цикла – 55 с) с применением инновационной системы подачи материала ENGEL roto feeder. Среди новинок была представлена полностью электрическая литьевая машина e-mac 310/100 для максимально точного литья, на которой изготавливались рамы противотуманных фар из АБС-пластика с временем цикла 35 с.
Производство технических изделий: преимущества бесколонной конструкции узла смыкания
Облегченные конструкции нашли свое применение также в производстве бытовых изделий: на бесколонной машине victory 3550/500 tech с применением робота viper 20 отливались полые детали швабры из полипропилена (ПП) по технологии литья с газом ENGEL gasmelt с временем цикла 93 с, что позволяет экономить материал и снижать тем самым себестоимость изделий. Особенное впечатление произвела крупногабаритная четырехгнездная литьевая форма высотой почти 2 м, размещенная на литьевой машине с усилием запирания всего 5000 кН. Осуществить это удалось за счет возможности использования всей полезной площади крепежных плит в бесколонном узле смыкания.
Сложная двухкомпонентная деталь – корпус для лампы с герметичным валиком – изготавливалась за один цикл (время цикла – 45 с) в производственном комплексе на основе гидравлической машины victory 1350/300 tech с применением многоосевого робота. Сначала отливалась деталь из поликарбоната (ПК), а затем в специальную канавку наносилось уплотнение из полиуретана.

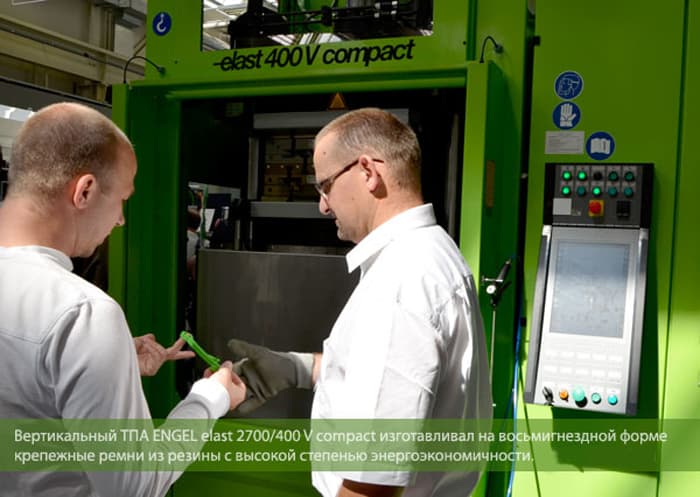

Компактная гидравлическая вертикальная машина elast 2700/400 V compact изготавливала в восьмигнездной форме крепежные ремни из резины с малым для подобных материалов временем цикла – около 80 с – и низким потреблением энергии. Высота рабочего стола над полом составляет всего 775 мм, что существенно облегчает доступ и обслуживание.
Новая технология низкотемпературной вулканизации эластомера под действием УФ-излучения, разработанная совместно с компанией Elmet, была продемонстрирована на машине victory 200/80 LIM для литья бутылочных крышек. Этот метод позволяет комбинировать эластомеры с различными термопластами.
«Телетроника»: электрический вариант большой машины ENGEL duo
Еще одной новинкой на выставке, сопровождавшей симпозиум, стала двухплитная электрическая литьевая машина e-duo 2440/500, на которой производились ультратонкие (толщиной менее 1 мм) крышки из ПК для ноутбуков с использованием технологий компрессионного литья, вариотермического нагрева и нанесения пленки в форме в условиях чистого помещения (время цикла – 35 с). Особенностями процесса являются высокие скорости впрыска, а также закрывания и открывания формы (до 1000 мм/с).
Легкие и тонкие панели электронной книги с высоким качеством матовой поверхности изготавливались из смеси ПК с АБС-пластиком на полностью электрической машине e-motion 940/200 T с применением технологии вариотермического нагрева формы (время цикла – 29 с).
Литьевая машина e-victory 310/90 производила в двухгнездной форме (время цикла – 33 с) корпуса штепселей сложной формы из смеси полибутилентерефталата с АСА-пластиком (c 30%-м содержанием стекловолокна) по технологии вспенивания MuCell, что дает экономию массы от 10 до 15%.
Медицина: высокая производительность и стерильность производства
Решения для медицинской отрасли были представлены тремя высокоинтегрированными комплексами на основе полностью электрических машин e-motion, предназначенных для работы в условиях чистого помещения.
Литье под давлением двухкомпонентных шприцев для самоинъекции (АБС-пластик + термоэластопласт) производилось на машине e-motion 80H/80W/180 T WP combi в (16+16)-гнездной форме (время цикла – 12 с).
Литье в четырехгнездной форме (время цикла – 18 с) со вставкой полых игл в предварительно наполненные шприцы из циклоолефинового сополимера, автоматизированное многоосевым роботом easix, демонстрировалось на машине e-motion 200/100 T.
В качестве примера высокоскоростного производства медицинских изделий было показано литье иглодержателей в 16-гнездной форме на машине e-motion 310/100 T (время цикла – 6 с). Съем изделий осуществлялся высокоскоростным роботом фирмы Hekuma всего за полсекунды.
Упаковка: высокоскоростное производство

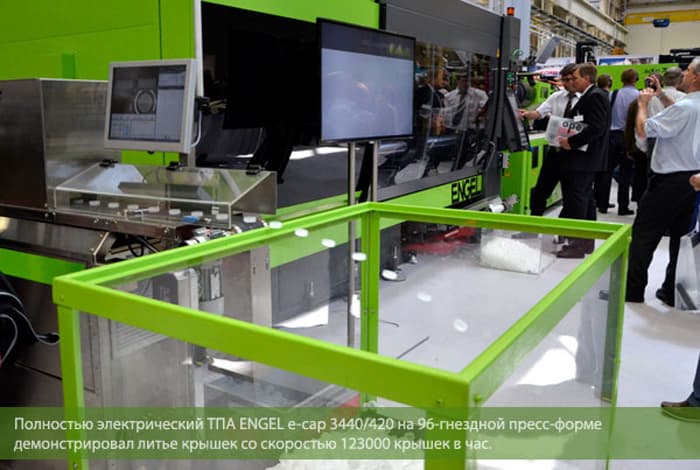

Полностью электрическая машина e-cap 3440/420 продемонстрировала высокоскоростное литье крышек из ПЭВП: в 96-гнездной форме производилось 123 тысячи крышек в час со скоростью впрыска до 460 мм/с и временем цикла 2,8 с.
На новой машине s-duo 4500/700 pico, оснащенной приводом ecodrive, отливались ведра из ПП емкостью 12 литров с рекордной для подобных применений производительностью (время цикла – 11 с).
Полностью электрическая литьевая машина e-motion 310H/50V/180T combi, специально сконструированная для российской компании ЗАО «Мир упаковки» (Санкт-Петербург), производила в двухгнездной форме двухкомпонентные контейнеры (время цикла – 6 с) – уникальные изделия для упаковывания пищевых продуктов с длительными сроками хранения благодаря барьерному эффекту, который достигается за счет трехслойной стенки изделия. Видеосъемка производства обеспечивает 100%-й контроль качества продукции.
Персонально для российских специалистов в процессе проведения симпозиума была устроена экскурсия по заводу средних и малых машин в городе Швертберге, который за последние годы был расширен и дополнен новым технологическим центром.
Вручение наград HL Awards 2012
Дополнением к насыщенной деловой программе симпозиума стала торжественная церемония вручения наград HL Awards 2012, которые присуждаются за самые экономичные и инновационные применения бесколонных литьевых машин компании ENGEL. В этом году выбор осложнился большим количеством номинантов – 25 из 15 стран мира. На этот раз первое место и золотую награду завоевала автомобилестроительная фирма Volkswagen, на заводе которой в Вольфсбурге (Германия) был установлен производственный комплекс на базе двух бесколонных литьевых машин моделей victory 1050/400 tech и victory 750/400 tech, дополненных двумя многоосевыми роботами KR 60 от фирмы Kuka. Речь шла о двухкомпонентном элементе топливной системы моделей автомобиля Volkswagen Golf, несущий корпус которого изготавливался из стеклонаполненного ПП на одной машине, а нанесение уплотнения из этиленпропилендиенового каучука – на другой. Полученный эффект – сокращение производственных площадей и уменьшение времени цикла по сравнению с альтернативными вариантами. Почетное пятое место, кстати, завоевала компания Doctor-Zeta (Москва) за высокоавтоматизированное производство зубочисток с межзубной стимуляцией десен.
Разнообразие литьевого оборудования и технологий, инновативность и технический уровень продемонстрированных на «домашней» выставке решений позволил участникам симпозиума не только представить широкие современные возможности литья под давлением, но и, образно говоря, заглянуть в будущее литьевого машиностроения.
В. Н. Мымрин, к. т. н.
